Módulos GNSS RTK para navegación precisa y mapeo UAV
Posicionamiento con precisión centimétrica en RTK y PPK.
Para un mapeo preciso de UAV con menos GCP
REACH M+
Línea base de banda única de hasta 20 kilómetros en PPK
REACH M2
Multibanda de línea de base hasta 100 kilómetros en PPK
Mapeo PPK con
precisión centimétrica.
Use Menos GCP
Por lo general, el piloto automático dispara la cámara y registra la coordenada que tiene en ese momento. Cuando el dron vuela a 20 m/s y el GPS funciona a 5 Hz, eso significa que su piloto automático tendrá lecturas de posición solo cada 4 m, lo que no es adecuado para una georreferenciación precisa. Además, siempre hay un retraso entre el disparador y el momento real en que se toma la foto.
¿Por qué la sincronización de la cámara es tan importante?
Reach elimina la demora
Reach resuelve el problema del posicionamiento conectándose directamente al puerto de zapata de la cámara, que se sincroniza con el obturador. El tiempo y las coordenadas de cada foto se registran con una resolución de menos de un microsegundo. Este método permite que los GCP se usen solo para verificar su precisión.

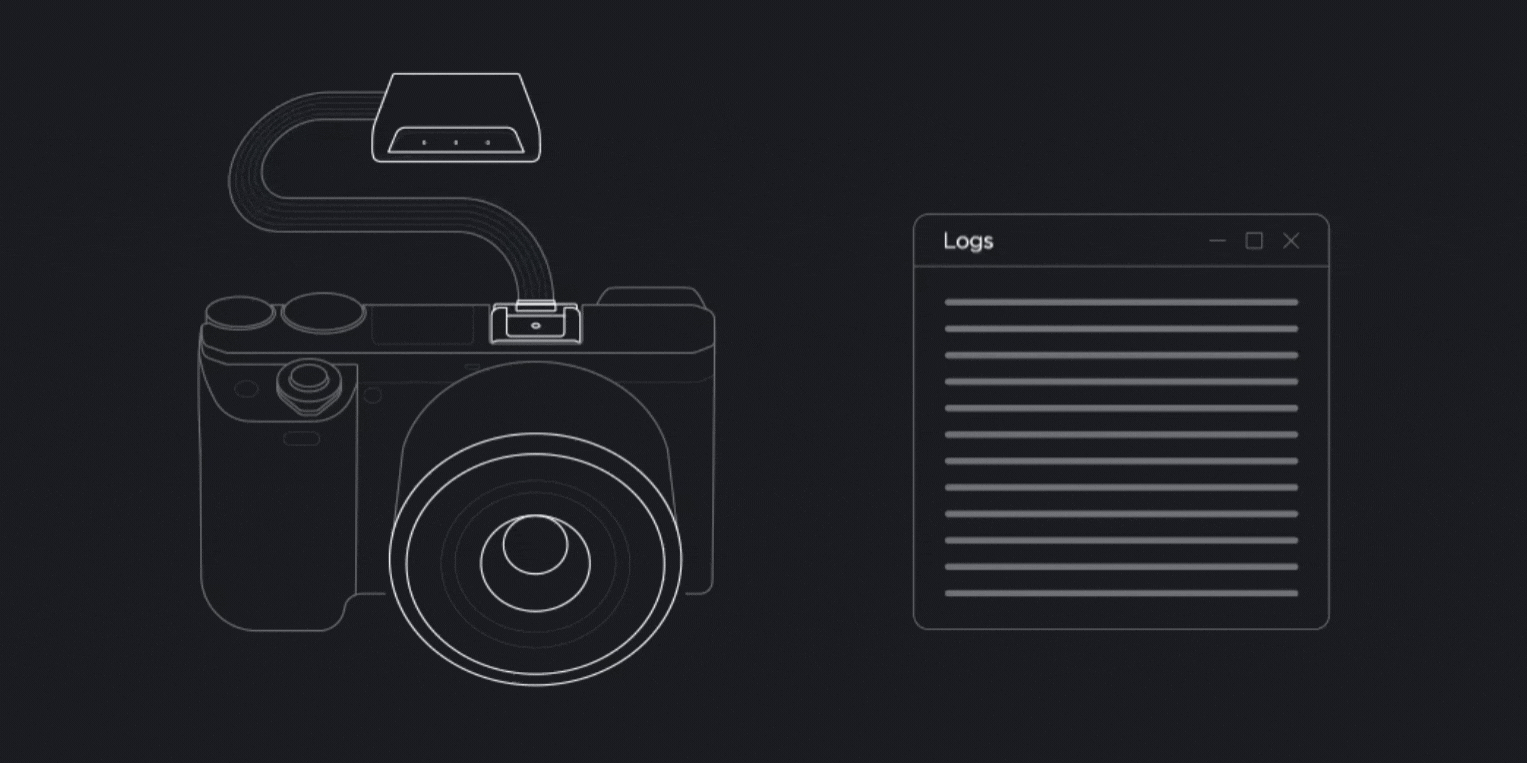

1. Conecte Reach a un puerto de zapata en una cámara
Cada vez que se toma una foto, la cámara produce un pulso en un conector de zapata de flash que se sincroniza con una abertura del obturador.
2. Vuela un dron, Reach grabará eventos fotográficos
Reach captura pulsos de sincronización flash con una resolución de menos de microsegundos y los almacena en un registro RINEX de datos sin procesar en la memoria interna.
3. Descargue registros desde Reach y la estación base
Después del vuelo, obtenga los registros RINEX de su módulo Reach en el aire y una estación base (Reach RS, CORS u otro receptor).
4. Procese registros y obtenga un archivo con etiquetas geográficas de fotos
Procese archivos RINEX con el software gratuito RTKLIB. El archivo producido con coordenadas precisas de las fotos se puede utilizar para georreferenciar.
IOS
Android
Viene con la aplicación ReachView 3
ReachView es el software más fácil de usar para la recopilación de datos que está disponible tanto para Android como para iOS. Con ReachView, puede controlar todas las características de los receptores Reach, como configurar una estación base, registrar datos RINEX, configurar la salida NMEA y monitorear datos.
Control de la
Cámara
Reach puede disparar cámaras y registrar eventos. La función de marca de evento es imprescindible para el mapeo aéreo, ya que permite registrar la hora precisa en que se activó el obturador.
Gestión de registro
simple
Los registros se graban automáticamente directamente a RINEX en la memoria interna. Vea una lista de los registros y descárguelos usando la aplicación ReachView.
Datos de
Monitoreo
ReachView muestra los niveles de satélite actuales, su ubicación en un mapa y mucho más.
